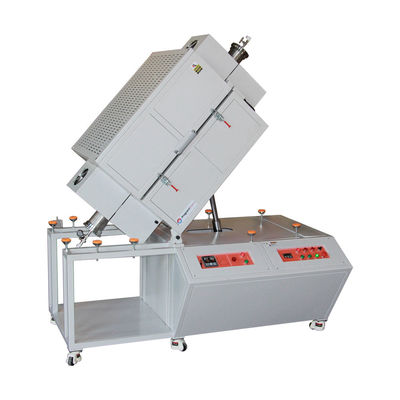

1200C Μεγάλο κάθετο περιστρεφόμενο μονοζώνιο φούρνο σωλήνων με OD300mm μεταλλικό σωλήνα

Επισκόπηση του προϊόντος

Το PTR D300/600/12 είναι ένα μεγάλο ενιαίο θέρμανση θέρμανση ζώνη, κλίση και περιστροφικό φούρνο σωλήνα, το σώμα του φούρνου μπορεί να κλίση σε 90°/ κάθετα,ο φούρνος είναι σχεδιασμένος με δύο ημικυκλικούς θαλάμους με ενσωματωμένο σύρμα σπείρας από κράμαΟ σωλήνας του φούρνου είναι κατασκευασμένος από σωλήνα από ανοξείδωτο χάλυβα 310SS με ενσωματωμένη λεπίδα ανάμειξης, ο αποτελεσματικός όγκος φόρτωσης είναι 10L και η ταχύτητα περιστροφής μπορεί να ρυθμιστεί σε εύρους 0,1-5rmp.Ιδιαίτερα κατάλληλα για τη θερμική επεξεργασία κόκκων υλικών, όπως οξείδιο κεραμικής καψίνωσης και σκόνη γραφίτη κλπ.

Βασικά χαρακτηριστικά

• Tmax 1200°C
• Φούρνος σωλήνων με μονή ζώνη θέρμανσης, περιστρεφόμενος, κεκλιμένος, κατακόρυφος
• Εγχειριστή πόρτα φούρνου με υδραυλική στήριξη
• Κεραμικό μονωτικό θάλαμο ινών με ενσωματωμένο σύρμα θέρμανσης
• 310SS σωλήνας με ενσωματωμένη λεπίδα ανάμειξης, όγκος φόρτωσης 10L, ταχύτητα περιστροφής 0,1-5rmp
• Εξοπλισμός ψύξης αέρα και στα δύο άκρα του σωλήνα
• Σφραγίδα σφράγισης SS304 με είσοδο και έξοδο αερίου
• Θερμοσύνδεσμος τύπου N
• Ψηφιακός ελεγκτής PID με προγραμματιζόμενα 30 τμήματα
• Η υποστήριξη διπλών φλάντζων παρέχει καλύτερη σφραγίδα και μεγαλύτερη διάρκεια ζωής του σωλήνα
• Πιστοποιημένο CE

Μέτρα ασφαλείας

• Ενσωματωμένο μετρητή και διπλό μετρητή βολτ για εύκολη παρακολούθηση και αντιμετώπιση προβλημάτων.
• Η προστασία από υπερθέρμανση κλείνει το φούρνο εάν η θερμοκρασία είναι εκτός αποδεκτού εύρους (βλ. εγχειρίδιο του ελεγκτή) ή όταν το θερμοσύνδεσμο είναι σπασμένο ή λειτουργεί λανθασμένα.
• Η προστασία από βλάβη ρεύματος επαναλαμβάνει τη λειτουργία του κλιβάνου αμέσως μετά το σημείο βλάβης, όταν αποκατασταθεί η ρεύμα.
• Ο έλεγχος PID με βάση τον μικροεπεξεργαστή παρέχει βέλτιστη θερμική διαδικασία με ελάχιστη υπερέκταση

Λεπτομέρειες για το προϊόν

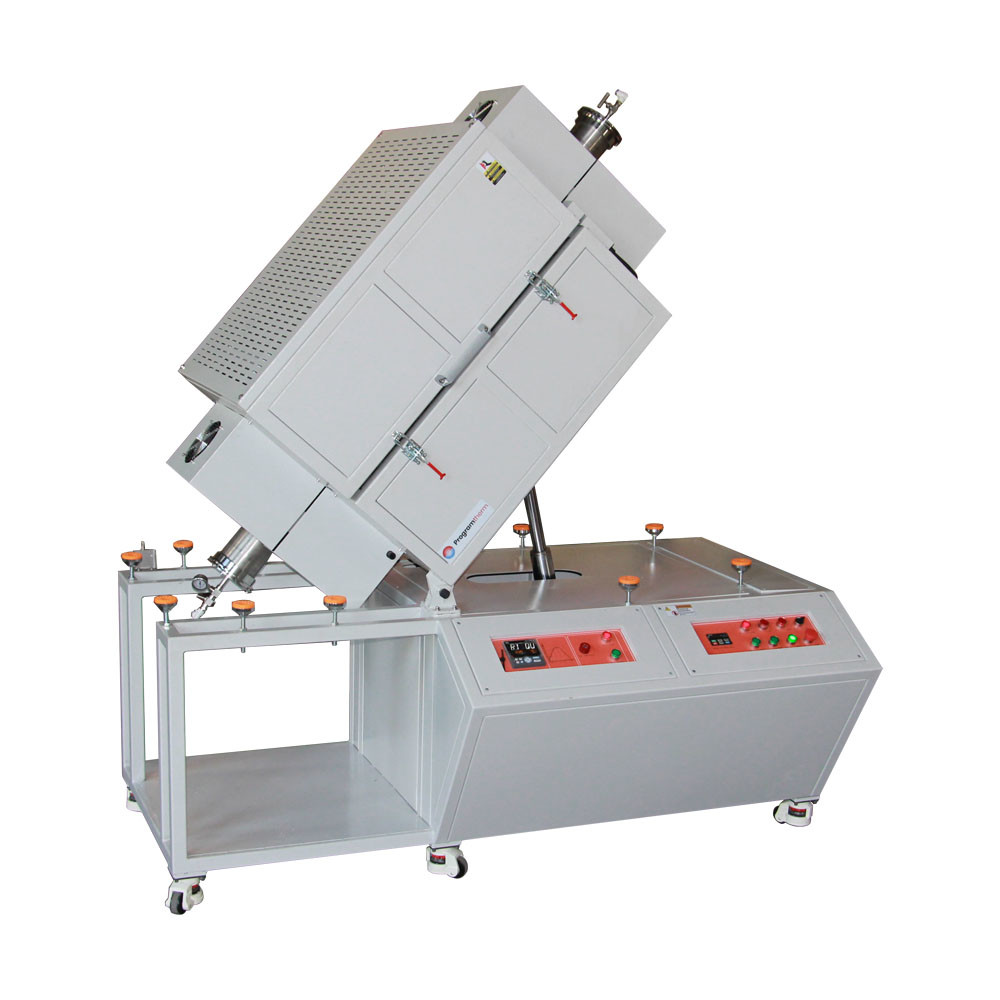

1200°C Μεγάλο κατακόρυφο περιστρεφόμενο φούρνο σωλήνων μίας ζώνης θέρμανσης

• Ο ελκυστικός σωλήνας αποτελείται κυρίως από επτά μέρη, δηλαδή το σώμα του φούρνου, το σωλήνα επεξεργασίας 310S, τις φλάντζες σφράγισης, το σύστημα παροχής αερίου, το σύστημα ανύψωσης, το περιστρεφόμενο σύστημα και το σύστημα ελέγχου της θερμοκρασίας
• Το εξωτερικό κέλυφος από χάλυβα του φούρνου επεξεργάζεται με ακινητοποίηση και φωσφορμάτωση, στρώση σκόνης περιβάλλοντος στην επιφάνεια, αντοχή στη διάβρωση και την οξείδωση, ενσωματωμένος ανεμιστήρας ψύξης,θερμοκρασία επιφάνειας Rt+45°C
• Εξαιρετική εμφάνιση, συμμόρφωση ISO, CE

Θερματικός θάλαμος με μεταλλικό σωλήνα για το φούρνο σωλήνων καύσης 1200 °C

• Ο φούρνος είναι κατασκευασμένος από δύο ημικυκλικά υλικά κεραμικών ινών, φιλτραρισμένα υπό κενό και στενά συνδεδεμένα σε ένα κομμάτι.
• μήκος ζώνης θέρμανσης 600 mm και μήκος μεταλλικού σωλήνα OD 300 mm
• Ο σωλήνας επεξεργασίας είναι κατασκευασμένος από συγκολλημένο σωλήνα 310S, γυαλισμός επιφάνειας, ανθεκτικός στη θερμότητα έως 1100°C, μέσος σωλήνας θέρμανσης OD300mm, ζώνη μη θέρμανσης OD120mm,3 οριζόντια ίση απόσταση ανάμειξη πεδάλια συγκολλημένα μέσα στο σωλήνα, τα υλικά θερμαίνονται ομοιόμορφα κατά τη διαδικασία περιστροφής.

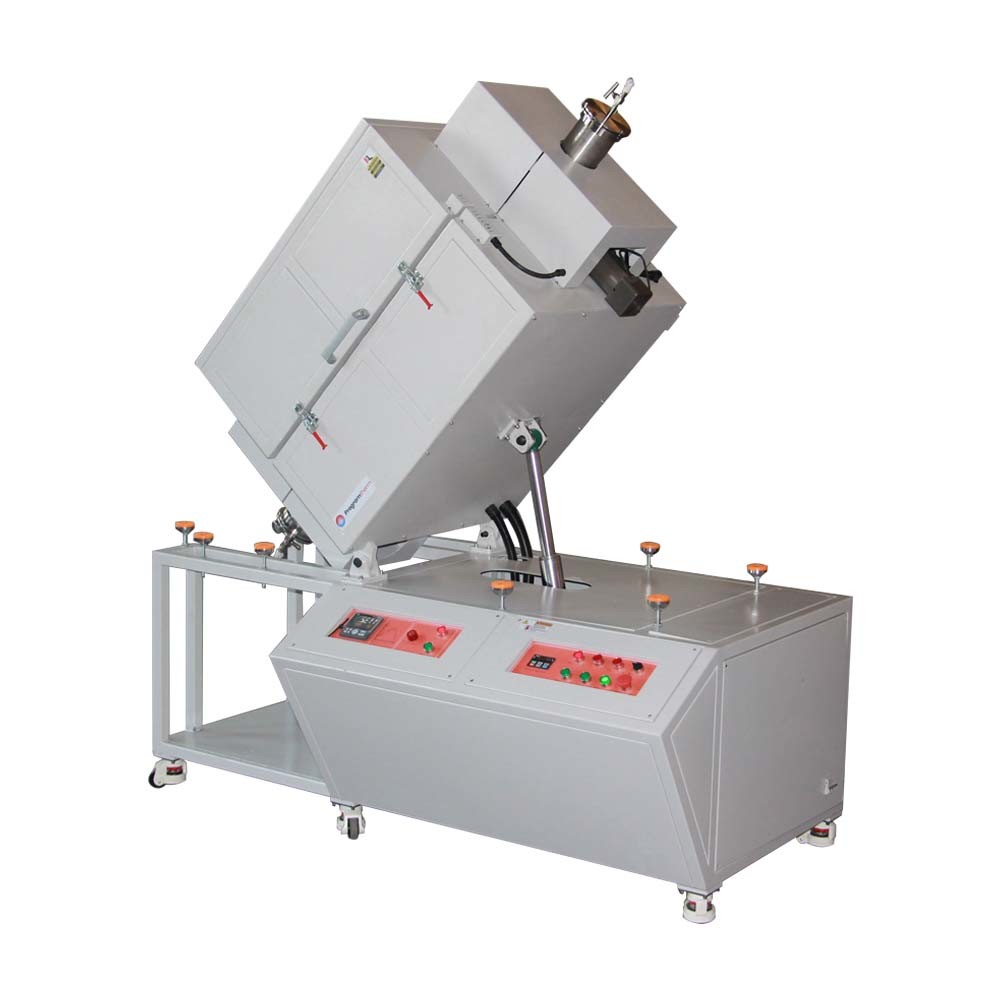

• Εξοπλισμένο με υδραυλικό σταθμό και υδραυλικό κύλινδρο, το σώμα του φούρνου μπορεί να κλίνει 90° για εύκολη εκφόρτωση.
• Θερμοσύνδεσμος τύπου N στην κορυφή του θαλάμου του φούρνου

Σφραγίδα σφράγισης 304SS, στήριξη σωλήνα φούρνου, 1/4 " παγόδα αεριοχύτη

• Εξοπλισμένα με εξαρτήματα φλάντζας σφράγισης SS304 για ταχεία φόρτωση και εκφόρτωση υλικών, σφραγισμένα με αλυσίδες σφράγισης από φθοριούχο καουτσούκ ανθεκτικό σε υψηλές θερμοκρασίες
• Η είσοδος και έξοδος αέρα υιοθετεί G1 / 4 ιντσών αεραγωγός παγόδας, ο οποίος μπορεί να συνδεθεί με έναν σωλήνα PTFE με εξωτερική διάμετρο 8 mm.
• Εξοπλισμένο με σύστημα ψύξης αέρα στην κορυφή της άκρης του σωλήνα

Προγράμματα θέρμανσης για μεγάλο κατακόρυφο ελκυστικό φούρνο στροφικών σωλήνων 1200 °C

• Προγραμματισμένα 32 τμήματα, ρυθμός θέρμανσης 1-20C/min ελεύθερα ρυθμιζόμενο
• Καλή θερμική μόνωση, φυσική ψύξη, απαλή ψύξη
• 7 "πατητή οθόνη είναι προαιρετική, προγράμματα θέρμανσης μπορεί να εμφανιστεί έγκαιρα, και να κατεβάσει

Τεχνικές προδιαγραφές

Σημειώσεις για την αίτηση

• Η πίεση του σωλήνα του κουάρτζου θα πρέπει να είναι χαμηλότερη από 0,02MPa
• Η πηγή αερίου πρέπει να εξοπλίζει την βαλβίδα μείωσης πίεσης
• Πριν από την πλήρωση των αερίων μείωσης όπως H2, θα πρέπει να αντλεί τον αέρα έξω από το σωλήνα
• Κατά την πλήρωση αερίων από την είσοδο αερίου στο σωλήνα, θα πρέπει να βεβαιωθείτε ότι η βαλβίδα εξόδου αερίου ανοιχτή

Σύγκριση μεγέθους
