1400°C Βόρειος φούρνος σωλήνων υδρογόνου με συσκευή ανάφλεξης και σωλήνα αλουμινίου OD40

Επισκόπηση του προϊόντος

Το PTV D40/300/14 είναι ένα προσαρμοσμένο κατακόρυφο φούρνο σωλήνα υδρογόνου με αυτόματη μετατόπιση αερίου από PLC και ανάφλεξη αερίου από την ουρά.Η θερμοκρασία του κατακόρυφου φούρνου σωλήνα ελέγχεται από ένα υψηλής ακρίβειας SCR ελεγκτή ισχύος με ακρίβεια +/-1C και 32 προγράμματα τμήματαΈχει σχεδιαστεί για τη θερμική επεξεργασία διαφόρων τύπων νέων υλικών υπό συνθήκες υδρογόνου ή άλλων αερίων έως 1400C.

Βασικά χαρακτηριστικά

• Tmax 1400°C
• Ενιαία ζώνη θέρμανσης, κατακόρυφη ατμόσφαιρα υδρογόνου σωληνοειδής φούρνος
• ατομικό ντουλάπι ελέγχου, ατμόσφαιρα υδρογόνου
• Πλήρως αυτόματο σύστημα αντικατάστασης αερίου με έλεγχο PLC και συσκευή ανάφλεξης H2
• Εξοπλίζει με μονόδρομη βαλβίδα και βαλβίδα ελέγχου για λειτουργία ασφάλειας H2
• Θερμοσύνδεσμος τύπου S
• Δυνατά θερμαντικά στοιχεία SiC τύπου U, γρήγορος ρυθμός θέρμανσης
• Σφραγίδες σφράγισης υπό κενό SS304 με βαλβίδες και μετρητή πίεσης
• 990,5% σωλήνα αλουμίνης
• Ψηφιακό PID προγραμματισμού 32 τμημάτων με ακρίβεια +/-1C
• Πρότυπο CE

Μέτρα ασφαλείας

• Ενσωματωμένο μετρητή και διπλό μετρητή βολτ για εύκολη παρακολούθηση και αντιμετώπιση προβλημάτων.
• Η προστασία από υπερθέρμανση κλείνει το φούρνο εάν η θερμοκρασία είναι εκτός αποδεκτού εύρους (βλ. εγχειρίδιο του ελεγκτή) ή όταν το θερμοσύνδεσμο είναι σπασμένο ή λειτουργεί λανθασμένα.
• Η προστασία από βλάβη ρεύματος επαναλαμβάνει τη λειτουργία του κλιβάνου αμέσως μετά το σημείο βλάβης, όταν αποκατασταθεί η ρεύμα.
• Ο έλεγχος PID με βάση τον μικροεπεξεργαστή παρέχει βέλτιστη θερμική διαδικασία με ελάχιστη υπερέκταση

Λεπτομέρειες για το προϊόν

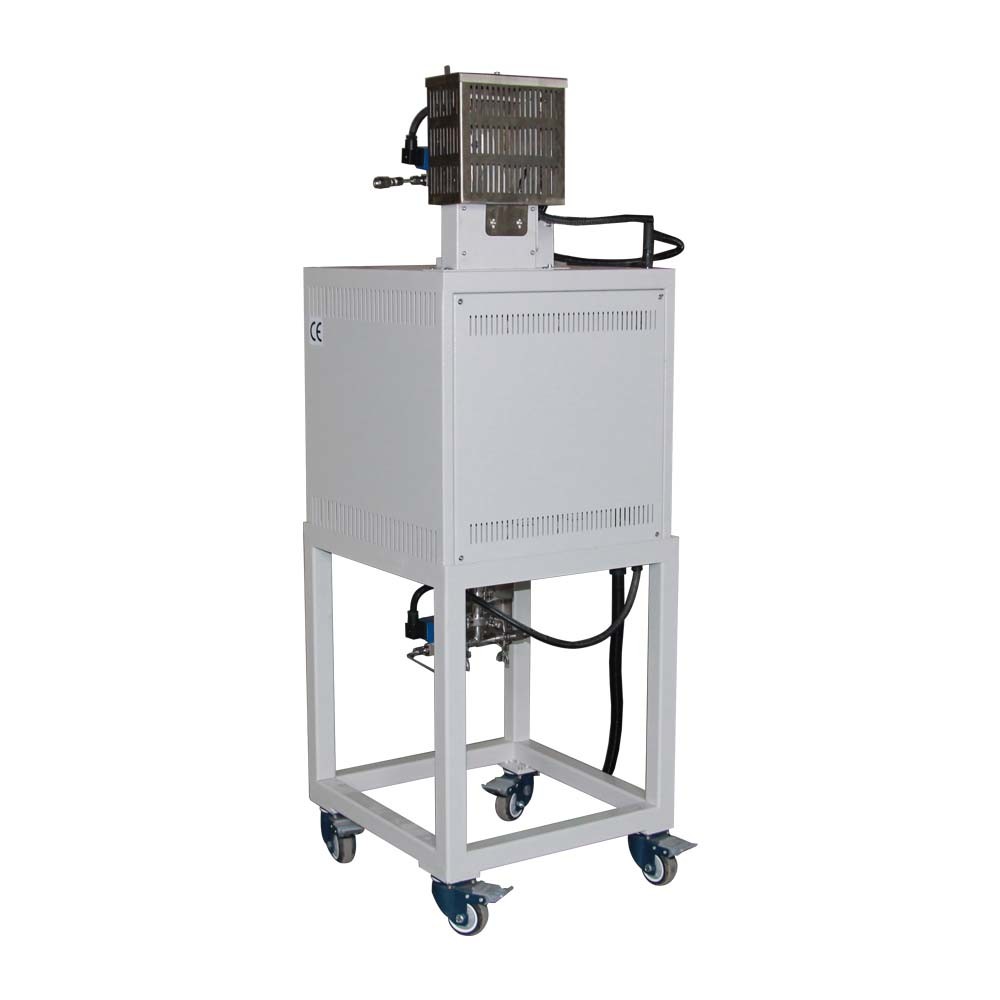

1400°C Ψηλός φούρνος σωλήνα υδρογόνου με μία ζώνη θέρμανσης

• Ο κατακόρυφος φούρνος σωλήνα υδρογόνου αποτελείται κυρίως από επτά μέρη: σώμα φούρνου, σωλήνα αλουμινίου, μέρη φλάντζας σφράγισης, σύστημα τροφοδοσίας αερίου, σύστημα ανάφλεξης,Σύστημα ελέγχου θερμοκρασίας PLC και κινητή υποστήριξη
• Το εξωτερικό κέλυφος από χάλυβα του φούρνου επεξεργάζεται με ακινητοποίηση και φωσφορμάτωση, στρώση σκόνης περιβάλλοντος στην επιφάνεια, αντοχή στη διάβρωση και την οξείδωση, ενσωματωμένος ανεμιστήρας ψύξης,θερμοκρασία επιφάνειας Rt+45°C
• Εξαιρετική εμφάνιση, συμμόρφωση ISO, CE

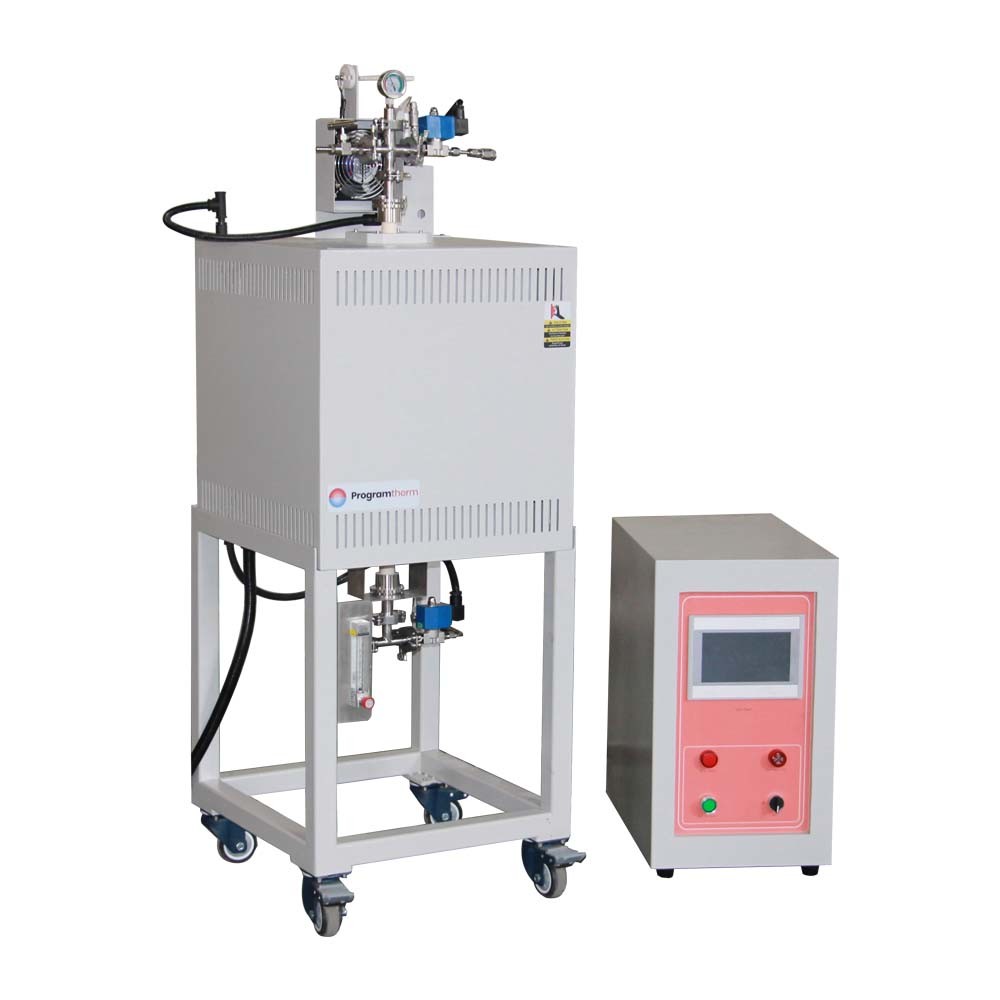

Σύστημα ελέγχου PLC για το κατακόρυφο φούρνο σωλήνων υδρογόνου 1400 °C

• Πίνακας με οθόνη αφής 7 ιντσών, μεμονωμένο ντουλάπι ελέγχου
• Αυτόματη μετατόπιση αερίου από PLC και ανάφλεξη αερίου από την ουρά
• Εφοδιασμένα με μονάδα τηλεχειρισμού

Σύστημα τροφοδοσίας αερίου δύο καναλιών

• Εξοπλισμένα με πρόσθετα υλικά για ταχεία φόρτωση και εκφόρτωση υλικών με άνοιξη γρήγορη SS304, σφραγισμένα με αλυσίδες σφράγισης από φθοριούχο καουτσούκ ανθεκτικό σε υψηλές θερμοκρασίες
• Η εισροή και η έξοδος αέρα υιοθετεί G1 / 4 ιντσών αερόστομα παγόδας, η οποία μπορεί να συνδεθεί με σωλήνα PTFE με εξωτερική διάμετρο 8 mm. Το μέγιστο κενό μπορεί να φτάσει το 10 * -7torr
• Εξοπλισμένο με ρυθμιζόμενα ράμματα φλάντζας για να εξασφαλίζεται η ασφαλή και σταθερή λειτουργία του σωλήνα του φούρνου

Συσκευή ανάφλεξης υδρογόνου

• Εξοπλισμός συσκευή υδρογόνου, το ελαττωτικό αέριο καίγεται στην έξοδο αερίου
• Όταν το θερμοσύνδεσμο ανιχνεύσει ότι η θερμοκρασία είναι χαμηλότερη από την καθορισμένη τιμή (καθορισμένη σε 200-300 βαθμούς), θα αναφλεγεί ξανά.και θα γεμίσει με άζωτο για προστασία., η οποία είναι ασφαλής και αξιόπιστη.
• Δύο αρθρώσεις σιδηροτροχιάς, μετρητής ροής πλωτή αερίου, η ταχύτητα ροής ρυθμίζεται μεταξύ 60-600ml/min
• Διαθέσιμα αέρια: N2, Ar, H2, CO κλπ.

ΣΗΜΕΙΩΣΗ: Κατά την πλήρωση του αερίου μείωσης, πρέπει να είναι εξοπλισμένες βαλβίδες ελέγχου, βαλβίδες μονής κατεύθυνσης, συστήματα επεξεργασίας καυσαερίων κ.λπ.

Τεχνικές προδιαγραφές

Σημειώσεις για την αίτηση

• Η πίεση του σωλήνα του φούρνου πρέπει να είναι χαμηλότερη από 0,02 MPa
• Η πηγή αερίου πρέπει να εξοπλίζει την βαλβίδα μείωσης πίεσης
• Πριν από την πλήρωση των αερίων μείωσης όπως H2, θα πρέπει να αντλεί τον αέρα έξω από το σωλήνα
• Κατά την πλήρωση αερίων από την είσοδο αερίου στο σωλήνα, θα πρέπει να βεβαιωθείτε ότι η βαλβίδα εξόδου αερίου ανοιχτή

Σύγκριση μεγέθους
