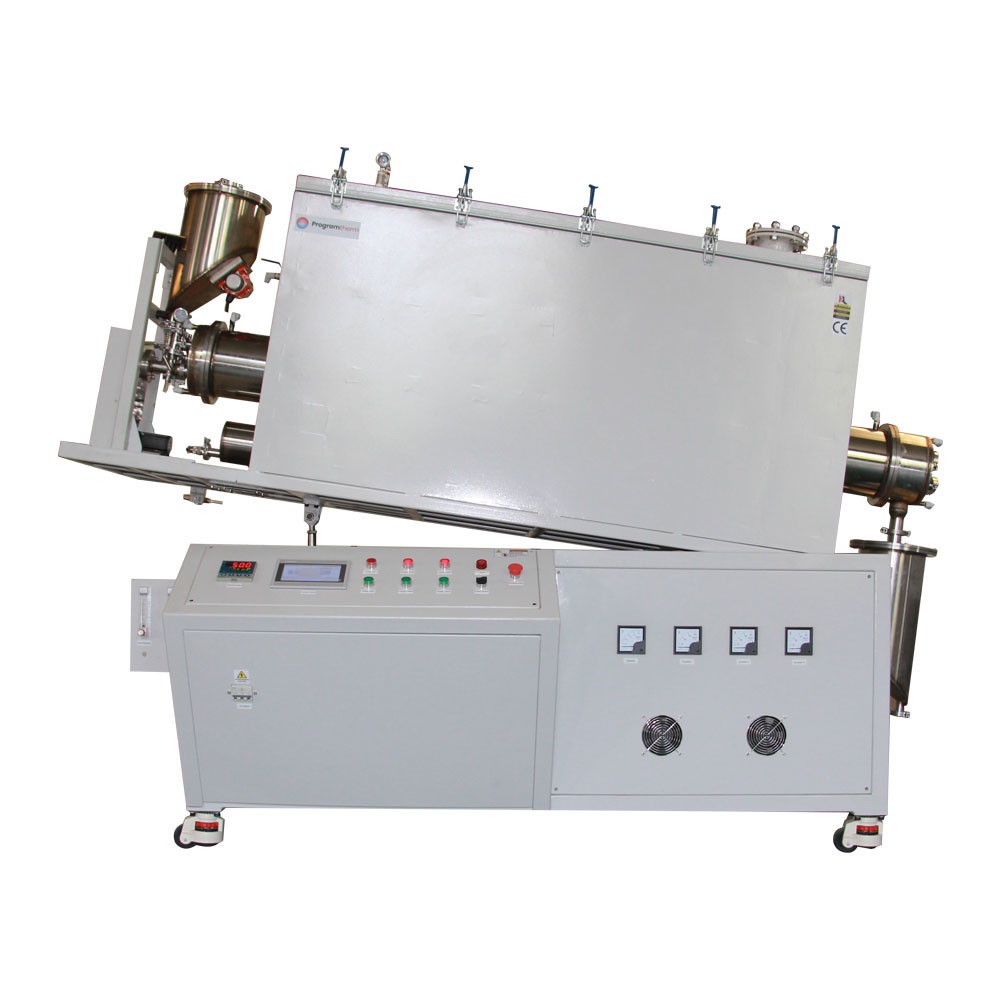

Φούρνος κυλιόμενου σωλήνα χλωριούχου αερίου 1600°C με επανακρυσταλλωμένο σωλήνα SiC OD170mm

Επισκόπηση του προϊόντος

Ο PTR D170/900/17 είναι ένας εξαιρετικά εξατομικευμένος, πιστοποιημένος από το CE, τροχαίος φούρνος σωλήνων μεγάλης διαμέτρου OD170mm μεγάλης κλίμακας με ατμόσφαιρα χλωρίου συνεχούς παραγωγής.Το σώμα του κλιβάνου σχεδιασμένο σε διπλά στρώμα σφραγισμένο κλιβάνιο κλιβάνου με σύστημα εργασίας μικροθετικής πίεσης για λειτουργία ασφαλείας υπό χλώριοΟ σωλήνας του φούρνου υιοθετεί ένα ανακρυσταλλωμένο σωλήνα καρβιδίου του πυριτίου με αντοχή σε θερμοκρασία έως 1600°C, όγκο φόρτωσης του σωλήνα 10L,περιστροφική ταχύτητα 1-10rmpΤο φούρνο σωλήνα είναι εξοπλισμένο με ένα κουτί τροφοδοσίας, ένα κουτί εκφόρτωσης, εισόδους και εξαγωγές αερίου και ένα σύστημα περιστροφής και κλίσης.Το μήκος της μίας ζώνης θέρμανσης 900mm και ελέγχεται ανεξάρτητα από ένα 7 "πίνακα οθόνης αφής που ελέγχεται από PLCΕίναι ο ιδανικός τύπος φούρνου για την επεξεργασία υλικών σκόνης υπό χλώριο.

Βασικά χαρακτηριστικά

• Tmax 1600°C
• Μονοζώνη, περιστρεφόμενη, σωλήνα με ατμόσφαιρα χλωρίου
• Προσαρμοσμένο OD170mm επανακρυσταλλωμένο σωλήνα καρβιδίου πυριτίου με αντοχή σε θερμοκρασία έως 1600°C
• Δύο στρώσεις αέραστεκτος υπό πίεση κελύφους με σύστημα ψύξης με νερό
• 1800# Φύλακες απομονωμένο θάλαμο με στοιχεία θέρμανσης από ράβδους MoSi2
• Ρυθμίσιμη ταχύτητα τροφοδοσίας βίδας:5-20rpm/min,ταχύτητα περιστροφής του σωλήνα: 1-10rpm/min ρυθμιστική
• Πολλαπλές εισόδους και εξόδους αερίου
• Εγκυκλοφόρησης
• Πίνακας με οθόνη αφής 7" ελεγχόμενο από PLC με προγραμματισμό 30 τμημάτων
• Θερμοσύνδεσμο τύπου Β
• CE

Μέτρα ασφαλείας

• Ενσωματωμένο μετρητή και διπλό μετρητή βολτ για εύκολη παρακολούθηση και αντιμετώπιση προβλημάτων.
• Η προστασία από υπερθέρμανση κλείνει το φούρνο εάν η θερμοκρασία είναι εκτός αποδεκτού εύρους (βλ. εγχειρίδιο του ελεγκτή) ή όταν το θερμοσύνδεσμο είναι σπασμένο ή λειτουργεί λανθασμένα.
• Η προστασία από βλάβη ρεύματος επαναλαμβάνει τη λειτουργία του κλιβάνου αμέσως μετά το σημείο βλάβης, όταν αποκατασταθεί η ρεύμα.
• Ο έλεγχος PID με βάση τον μικροεπεξεργαστή παρέχει βέλτιστη θερμική διαδικασία με ελάχιστη υπερέκταση

Λεπτομέρειες για το προϊόν

Φούρνος κυλιόμενων σωλήνων χλωριούχου αερίου 1600°C

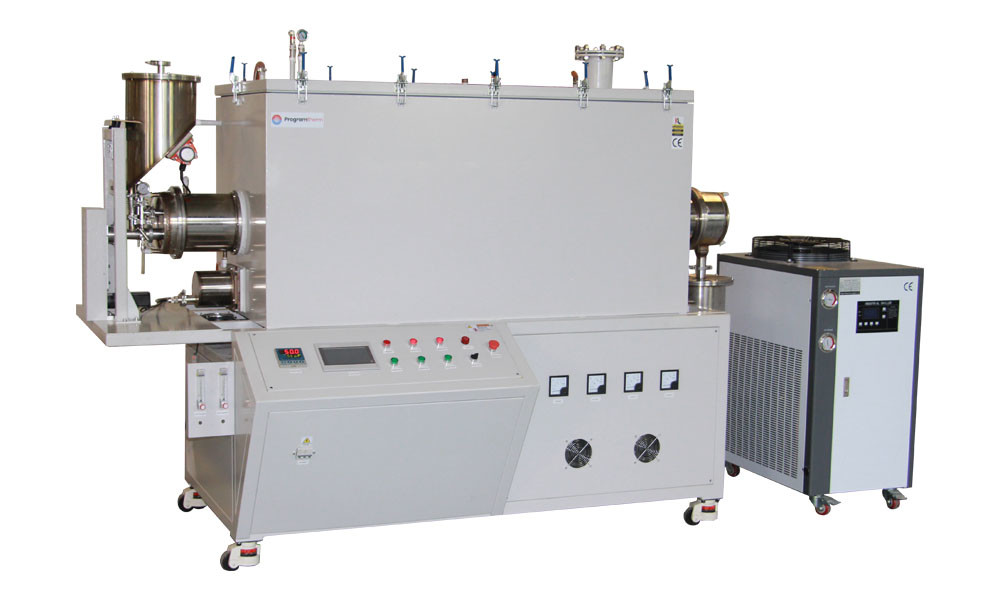

• Το PTR D170/900/17 αποτελείται κυρίως από διπλό στρώμα αεροστεγούς υπό πίεση κελύφους, κεραμικό θάλαμο ινών, ένα επανακρυσταλλωμένο κυλιόμενο σωλήνα SiC, σύνολα φλάντζας σφράγισης, σύστημα φόρτισης και εκφόρτισης υλικού,σύστημα τροφοδοσίας αερίου, σύστημα ανύψωσης, περιστρεφόμενο σύστημα, σύστημα ψύξης πότισης, σύστημα φιλτραρίσματος καυσαερίων χλωρίου και σύστημα ελέγχου PLC.
• Δύο στρώματα κελύφους με σύστημα ψύξης με νερό εξασφαλίζουν την θερμοκρασία της επιφάνειας Rt+45°C
• Το ατσάλινο περίβλημα υπό πίεση εμποδίζει την απόδραση αερίου χλωρίου από τον σωλήνα επεξεργασίας

Σύστημα ελέγχου PLC

• Ταχύτητα τροφοδοσίας υλικού, ταχύτητα περιστροφής, γωνία κλίσης και άλλες λειτουργίες είναι ενσωματωμένες στον πίνακα ελέγχου PLC, ακριβής και εύκολος έλεγχος
• Ρυθμίσιμη ταχύτητα τροφοδοσίας βίδας:5-20rpm/min,ταχύτητα περιστροφής του σωλήνα: 1-10rpm/min ρυθμιστική

Σχεδιασμός κιβωτίων τροφοδοσίας και εκφόρτωσης και φλάντζες ψύξης με νερό

• Τόσο τα κιβώτια τροφοδοσίας όσο και τα κιβώτια εκφόρτωσης είναι σφραγισμένα με φλάντζες και είναι εξοπλισμένα με συσκευή δονήσεων για αυτόματη γέμιση υλικού.Η απόδοση του υλικού θα μπορούσε να ρυθμιστεί από ένα τροφοδοτικό βίδες και τη γωνία κλίσης του σώματος του φούρνου
• Προσαρμοσμένο OD170mm ανακρυσταλλωμένο σωλήνα καρβιδίου πυριτίου με αντοχή σε θερμοκρασία έως 1600 °C και το στρώμα από ατσάλι υπό πίεση εμποδίζει την απόδραση αερίου χλωρίου από το σωλήνα επεξεργασίας
• Το αέριο χλωρίου απορρίπτεται από την έξοδο του αέρα στο σφραγισμένο κουτί καθαρισμού αερίου.

Εσωτερική κατάσταση λειτουργίας σωλήνων περιστρεφόμενου φούρνου χλωρίου

• Θερμαντήρας MoSi2 τύπου U, ανθεκτικός σε θερμοκρασία έως 1700C
• Ένα διαφανές παράθυρο παρατήρησης με χαλαζία διατηρείται στο τέλος εκκένωσης του σωλήνα του φούρνου, οι εσωτερικές συνθήκες λειτουργίας μπορούν να παρατηρούνται σε πραγματικό χρόνο
• OD40mm αλουμινένιο σωλήνα με μήκος 500mm εισάγεται το σωλήνα για να συλλέξει μέρος των διαβρωτικών ή επιβλαβών αερίων στο σωλήνα και να τα εκλύσει προς τα έξω

ΤΤεχνικές προδιαγραφές

Σημειώσεις για την αίτηση

• Η πίεση του σωλήνα επεξεργασίας πρέπει να είναι χαμηλότερη από 0,02MPa
• Η πηγή αερίου πρέπει να εξοπλίζει την βαλβίδα μείωσης πίεσης
• Πριν από την πλήρωση των αερίων μείωσης όπως H2, θα πρέπει να αντλεί τον αέρα έξω από το σωλήνα

Σύγκριση μεγέθους
